線碼雙頭型材加工中心SD-G3565-2-BT40

上一產品：沒有了

下一產品：雙頭型材加工中心SD3565-2-BT40

產品描述

線碼雙頭型材加工中心SD-G-2-BT40系列機型-技術參數及配置單

一、機器簡介：
SD-G-2-BT40機型系列是專門為客戶量身定做的雙頭型材加工中心; 機身采用鑄鐵床身結構；配圣杰24T圓盤刀庫；換刀速度為2秒，大大提高生產效率; 運動方式為Y軸工作臺前后移動，2X軸機頭可同時左右移動也可單獨左右移動，2Z軸主軸可同時上下移動也可單獨上下移動。加工批量產品時可使用雙工位雙頭同時加工產品，可大大提高產能效率；也可以把X1軸移至機床左側單獨用X2軸加工長行程工件，實現一臺兩用的功能。采用華中數控系統，匯川伺服電機，臺灣上銀/銀泰精密級直線導軌，精密級滾珠絲桿，德國聯軸器，先進的主軸制冷系統，自動潤滑系統，冷卻液循環噴水系統，保證了更高的加工精度、速度與穩定性;特別適用于各類鋼、銅、鋁、壓克力、塑料等零件的精密雕銑、擴孔、鉆孔、攻牙加工。
可另加第四旋轉軸。

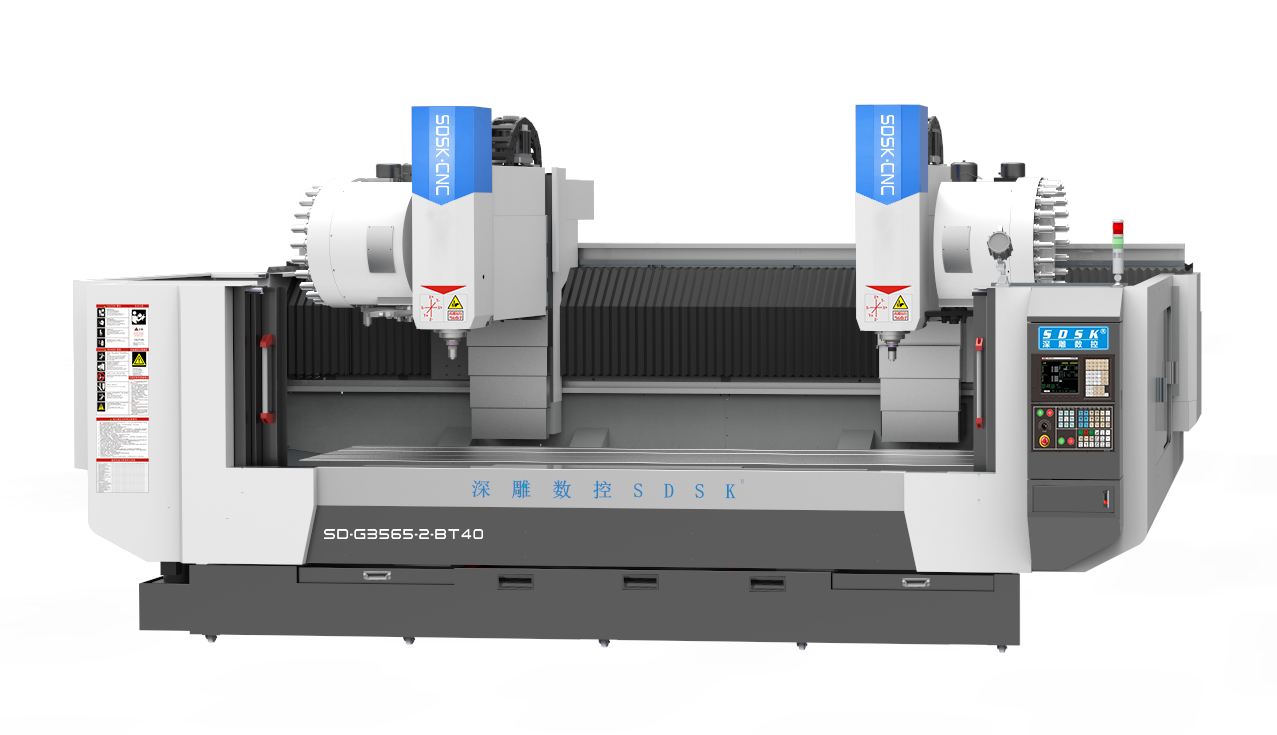

(外形類似，以實物為準)

二、機器主要配置清單(單位:mm)

規 格說明	數量	原產地
華中數控系統/Y軸4.4KW/2Z軸2.9KW伺服電機/2-7.5KW主軸伺服驅動	全套	武漢
2X軸用線碼直線電機 (新加坡) 配高創驅動器 (以色列) *雷尼紹光柵尺（HK-0400-0002)讀數頭 (英國)
Y/2Z軸用臺灣TBI精密級(XY50mm，Z40mm)滾珠絲桿	全套	臺灣
2X/Y/2Z軸用臺灣上銀/銀泰精密級(35mm)直線導軌	全套	臺灣
臺灣大悅直結式主軸BT40-140AS-12000短鼻	2個	臺灣
臺灣圣杰24位刀臂式刀庫	2套	臺灣
鑄鐵床身(HT250)	1套	自制
鑄鐵機械零配件(HT250)	1批	自制
外罩：2mm鋼板、噴粉(不銹鋼水箱)	全套	自制
配電柜恒溫系統（雷德）	1套	東莞
施耐德電氣配件（施耐德）	1批	天津
進口GMI P級角接觸配對軸承	全套	臺灣
主軸油冷機 （雷德）	1臺	東莞
電子手輪（昱普）	1套	廣州
對刀儀（深圳精雕）	1個	自制
X軸配風琴罩/YZ軸配鋼板罩	各1套	自制
X/Y/Z軸配塑料拖鏈(鼎泰)	各1套	東莞
自動潤滑油泵（寶騰）	1套	東莞
空氣過濾器（日本雷曼 M107-A空氣過濾器）	2套	浙江
噴水裝置	2套	自制
水泵（斯納爾）	1個	常州
鏈板自動排渣機(備注:可另選)	無	深圳
機床附件	1套	深圳
BT40刀柄/配大小全套縮咀（三合）	10個	深圳

三、設備主要技術參數：(單位:mm)

機型	SD-G3565-2-BT40	SD-G4065-2-BT40	SD-G4565-2-BT40
外型尺寸	長5350寬2950高3000	長5850寬2950高3000	長6530寬2950高3000
工作臺尺寸	X3500*Y600（T槽）	X4000*Y600（T槽）	X4500*Y600（T槽）
主軸鼻端至臺面	750	750	750
2X/Y/Z行程	X1-3550720650 X2-1750720650	X1-4050720650 X2-2000720650	X1-4550720650 X2-2250720650
最大空走速度XYZ	X60m/min Y48m/min Z40m/min	X60m/min Y48m/min Z40m/min	X60m/min Y48m/min Z40m/min
最大加工速度	12m/min	12m/min	12m/min
控制系統	華中數控系統(半閉環)	華中數控系統(半閉環)	華中數控系統(半閉環)
伺服系統	YZ交流伺服 2X高創驅動器	YZ交流伺服 2X高創驅動器	YZ交流伺服 2X高創驅動器
系統分辨率	0.002	0.002	0.002
三軸垂直度	0.015mm	0.015mm	0.015mm
整機定位精度	士0.02mm	士0.02mm	士0.02mm
局布定位精度	300 mm內±0.01mm	300 mm內±0.01mm	300 mm內±0.01mm
重復定位精度	0.005mm	0.005mm	0.005mm
主軸數	2個	2個	2個
主軸伺服驅動功率	7.5KW/個	7.5KW/個	7.5KW/個
主軸轉速	12000rpm/min	12000rpm/min	12000rpm/min
夾持刀柄	BT40	BT40	BT40
刀臂式刀庫	24T*2	24T*2	24T*2
換刀方式	自動	自動	自動
對刀方式	自動	自動	自動
可裝料高度	600mm	600mm	600mm
臺面承受負荷	2000Kg	2000Kg	2000Kg
額定電壓	380V/50HZ	380V/50HZ	380V/50HZ
整機最大功率	35KW	35KW	35KW
整機重量	11500Kg	13500Kg	15500Kg
單價 含稅含運費

四、主機標準配置及附件送配件：

1.	控制器	11.	機械、電氣、操作說明書1本
2.	直結式主軸BT40-140AS-12000短鼻	12.	剛性攻牙功能
3.	自動潤滑系統	13.	電氣箱熱交換器
4.	地基可調墊塊	14.	《操作說明書》《程序說明書》《使用說明書》
5.	工具箱	15.	BT40刀頭10個（含拉釘、扳手）
6.	工作燈	16.	16.BT40鎖刀座
7.	警示燈	17.	M12馬鐵
8.	主軸吹氣裝置	18.	6寸批士2臺
9.	傳輸線	19.	鎖咀 ER32（4-16） 1套
10.	半封閉式護罩	20.	護罩

備注:客戶如果有特殊要求，也可另行非標定制。
