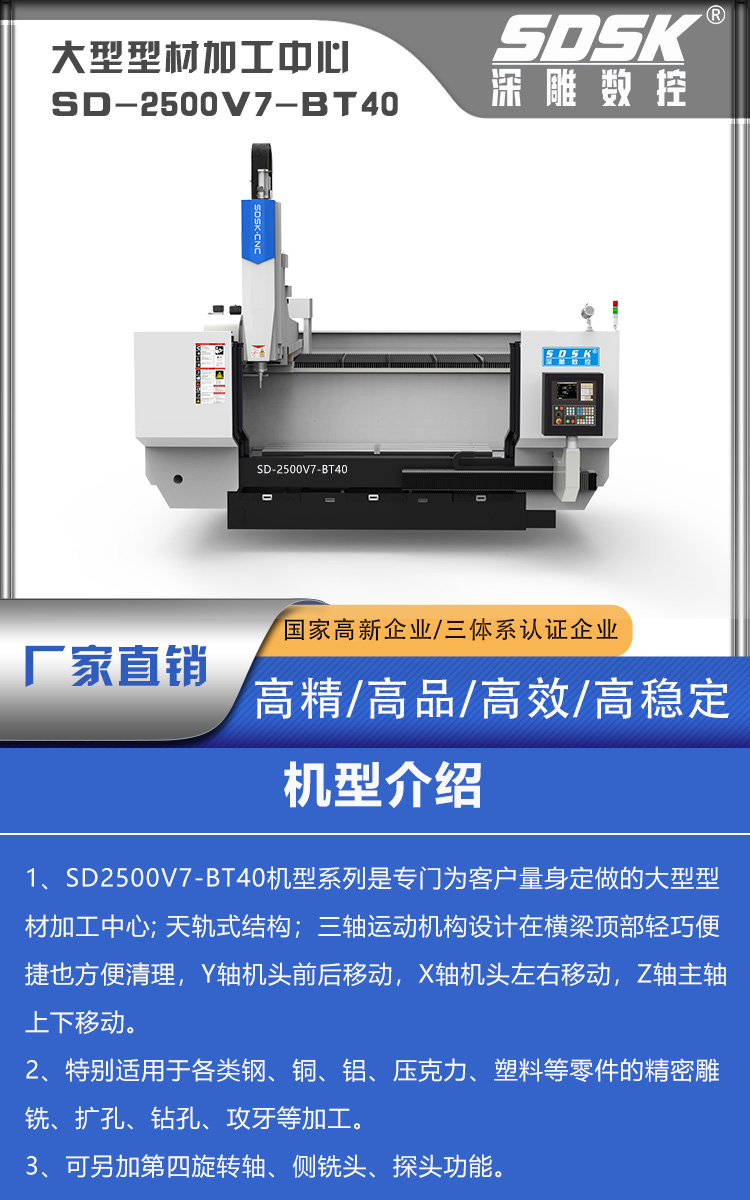

大型型材加工中心SD2500V7-BT40數控機床參數配置

日期：06-09 屬于：公司新聞

深圳市精雕數控設備有限公司加工中心

機器主要配置清單(單位:mm)

規 格說 明	數量	原產地
三菱系統/XYZ伺服電機、Z抱閘/11KW主軸伺服驅動	全套	日本
X/Y/Z軸用臺灣TBI精密級滾珠絲桿(x6020、YZ4020)	全套	臺灣
X/Y/Z軸用臺灣上銀/銀泰/鼎翰精密級(X35、Z35滾珠直線導軌、Y35滾柱直線導軌)	全套	臺灣
臺灣大悅直聯式長鼻主軸BT40/150/12000rpm /環形噴水(配油壓打刀缸)	1個	深圳
24T圓盤刀庫(岡田)	1套	臺灣
床身XYZ軸全鑄鐵，鋼構底座，主要配件為鑄鐵機械零配件(HT300)	1套	自制
配電柜恒溫空調系統（雷德）	1套	東莞
施耐德電氣配件（施耐德）	1批	天津
進口TBI/KOYO P級角接觸配對軸承	全套	臺灣
主軸油冷機 （雷德）	1臺	東莞
電子手輪（昱普）	1套	廣州
對刀儀（深圳精雕）	1個	自制
X/Y/Z軸配風琴罩	各1套	自制
X/Y/Z軸配塑料拖鏈(鼎泰)	各1套	東莞
自動潤滑油泵（寶騰）	1套	東莞
空氣過濾器（日本雷曼 M107-A空氣過濾器）	1套	浙江
噴水裝置	1套	自制
氣槍、水槍	各1把	深圳
水泵（斯納爾）	1個	常州
機床附件	1套	深圳
BT40刀柄/配大小全套縮咀（三合）	5個	深圳
鏈板排渣機(可另選)	無	自制
正門可另加裝氣動雙開門	無	自制

三、設備主要技術參數：(單位:mm)

四、主機標準配置及附件送配件：

1.	控制器	11.	機械、電氣、操作說明書1本
2.	直結式長鼻主軸BT40/150/12000	12.	剛性攻牙功能
3.	自動潤滑系統	13.	配電柜恒溫空調
4.	地基可調墊塊	14.	《操作說明書》《程序說明書》《使用說明書》
5.	工具箱	15.	BT40刀頭5個（含拉釘、扳手）
6.	工作燈	16.	BT40鎖刀座
7.	警示燈	17.	M16馬鐵
8.	主軸吹氣裝置	18.	6寸批士一臺
9.	傳輸線	19.	鎖咀 ER32（4-25） 1套
10.	半封閉式護罩	20.	護罩

五、機器環境及硬件設施要求

序號	環境項目	項目要求標準
1.	電源要求	AC380V（4P）50-60Hz，空氣開關 60A，電源電壓波動范圍 380V±10%以內
2.	空氣壓縮機	使用螺桿式壓縮機，儲氣罐，三級過濾，≥0.55Mpa，流量≥100L/min
3.	真空壓力	≥0.6 mpa
4.	空氣干燥機	必須有空氣干燥機，帶自動排水功能
5.	環境噪音/振動	≤75dba
6.	地面要求	地面要求平整，穩固，最高點與最低點相差不超過 5mm
7.	環境濕度	建議 45%-65%
8.	氣體水分含量	無水分
